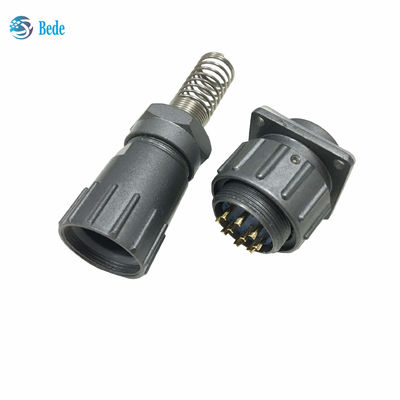

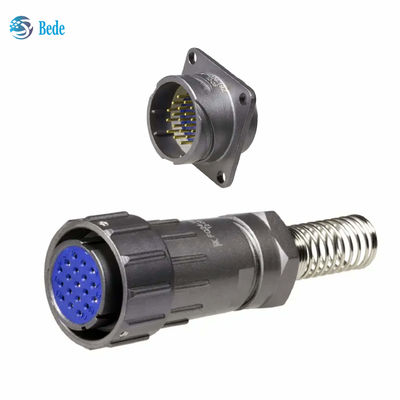

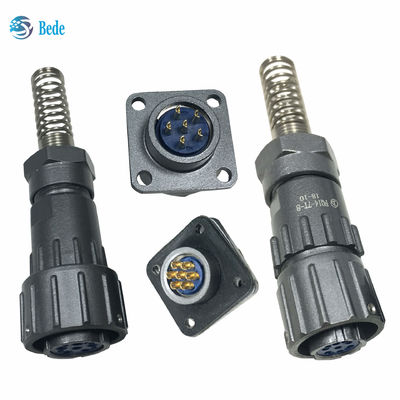

FQ serie USSR militaire serie cirkelvormige draad connector man en vrouw sets
Een korte introductie van de FQ-connectoren
FQ-serie waterdichte cirkelvormige elektrische connectoren voldoen aan de DZ4Q/RE008-84-standaard, met een hoge betrouwbaarheid eekhoornkooi type, geavanceerde structuur en hoge betrouwbaarheid.
Producten met een lage contactweerstand, antivibratie, antischok, sterke afdichting, snelle aansluiting van de stekkerstoel, enz., eenvoudig te gebruiken, gemakkelijk te bedienen,met een vermogen van meer dan 10 W.
| Naam van de onderdelen |
Materialen |
| contactpinnen |
met een breedte van niet meer dan 50 mm |
| Schelp |
Zinklegering met kleurverf |
| Draadkooi |
Vloeibaar staal |
| Afdichtingsmaterialen |
Silikonrubber |
Pins Distributie en nominale stroom
FQ 14 FQ 14-serie connectoren zijn verkrijgbaar in 2 ~ 9pin
FQ 18 serie connectoren zijn verkrijgbaar in 2 ~ 7pin en 12pin
De connectoren van de FQ 24-serie zijn verkrijgbaar in 4 versies:5,6,8,10,19 en 26 pinnen
FQ 30-serie connectoren zijn verkrijgbaar in 9, 14, 32, 42 en 55 pins
Plug en stopcontact van de FQ-serie en afmeting
1. rechte draad veerstop
| Type |
ΦD1/mm |
L1/mm |
Φd Kabelsluitdoek/mm |
| FQ14 |
21 |
47/50 |
Φ5, 6, 7, 8 |
| FQ18 |
27 |
53 |
Φ 6, 8, 9, 10 |
| FQ24 |
33 |
61 |
Φ 6, 10, 12, 14 |
| FQ30 |
39.5 |
68 |
Φ 14, 16, 18 |

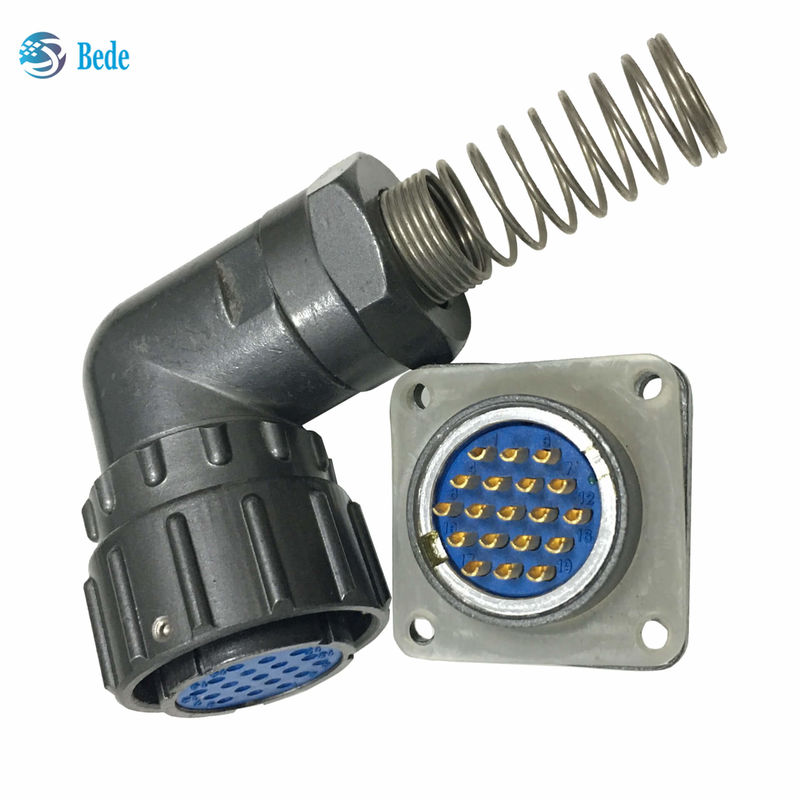

2.Rechterhoek draad veerstop
| Type |
ΦD1/mm |
L2/mm |
L3/mm |
Φd Kabelsluitdoek/mm |
| FQ14 |
21 |
38.3 |
37 |
Φ 6, 7, 8 |
| FQ18 |
27 |
43.8 |
38 |
Φ 6, 8, 9, 10 |
| FQ24 |
33 |
55.8 |
45 |
Φ 6, 10, 12, 14 |
| FQ30 |
39.5 |
57.8 |
50 |
Φ 14, 16, 18 |
3Vierkant flenstVerpakking
| Type |
a/mm |
b/mm |
ΦD2/mm |
| FQ14 |
17 ± 0.2 |
24 |
14 |
| FQ18 |
20 ± 0.2 |
27 |
18 |
| FQ24 |
26 ± 0.2 |
33 |
24 |
| FQ30 |
31 ± 0.2 |
38 |
30 |
4Kabelvat met vierkant flenster
| Type |
ΦD3/mm |
L1/mm |
Φd Kabelsluitdoek/mm |
| FQ14 |
19.7
|
47/50 |
Φ5, 6, 7, 8 |
| FQ18 |
23.8 |
53 |
Φ 6, 8, 9, 10 |
| FQ24 |
30 |
61 |
Φ 6, 10, 12, 14 |
| FQ30 |
36 |
68 |
Φ 14, 16, 18 |
5. Circulair vat
| Type |
ΦD3/mm |
M |
ΦD2/mm |
C/mm |
| FQ14 |
19.7 |
M14 |
14 |
13.2 |
| FQ18 |
23.8 |
M18 |
18 |
17.2 |
| FQ24 |
30 |
M24 |
24 |
23.2 |
| FQ30 |
36 |
M30 |
30 |
29.2 |
Technische kenmerken
Temperatuur: -55°C ~ +105°C
Relatieve luchtvochtigheid: 98 ± 3% bij 40°C
Vibratie: 10-2000HZ, 150m/s2
Schok: 500 m/s2
Atmosfeer: 1 KPa
Weerstand: 0,1 MΩ min.
Duurzaamheid: 500 cycli
