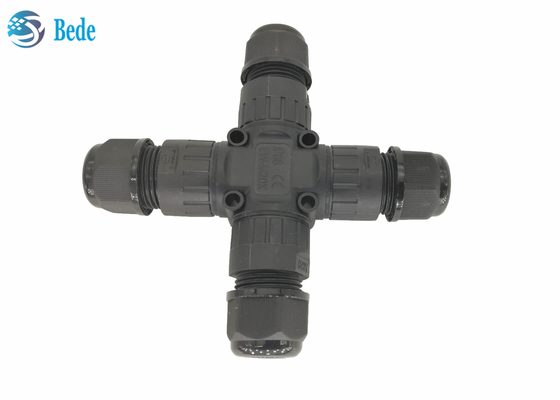

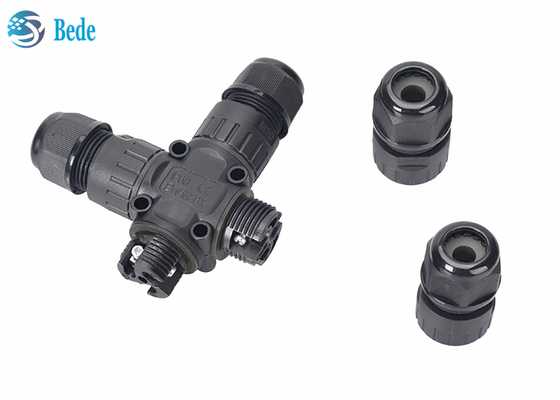

X Type 4-kanaals IP68 waterdichte connector 3-polig Ideaal voor 3-pins draden

IP68 Waterdichte Kabelconnector X-type 4-kanaals 3-polig Ideaal voor   3-aderige draden

Beschrijving

    Deze X-vormige waterdichte connector kan worden gebruikt om stroomkabels te repareren en te verlengen, 4-kanaals 3-polig, geschikt voor binnen- of buitenkabelaansluiting, voor kust-, rivier- of onderwatertechniek, ondergrondse techniek, zoals drievoudig-beschermde lampen, tuinverlichting, tunnelverlichting, led-schijnwerpers, landschapsverlichting, wandlampen, hoogbouwlampen, luifellampen, machinevoedingskabelaansluiting, voertuigkabelaansluiting, enz.   Het is ook een goede doe-het-zelf tool voor het repareren of verlengen van uw stroomkabels

Elektrische gegevens

1. Beschikbaar voor 2- of 3-aderige kabels, Kabelgrootte: Ø5-9mm/9-12mm, draaddiameter: Ø0,5-2,5 mm²(AWG24-13).
2. Inclusief "fasedraad"&"nuldraad"&"aarddraad". Nominale spanning: Max. 450V, nominale stroom: Max. 24A
3. IP68 Waterdicht / Vochtbestendig / Stofdicht, De rubberen afdichtringen en klemmoeren zorgen voor de perfecte waterdichtheid en uitstekende afdichting, sterk waterdicht voor binnen- of buitenkabelaansluiting,
4. Hoogwaardig materiaal: ATB-M20-TTS3, de behuizing is gemaakt van nylon PA66 met hoge temperatuurbestendigheid (-40° C - 110° C); De binnenste geleider is een koperen kernvulling voor betere slijtvastheid en elektronische geleidbaarheid;

Hoe te gebruiken

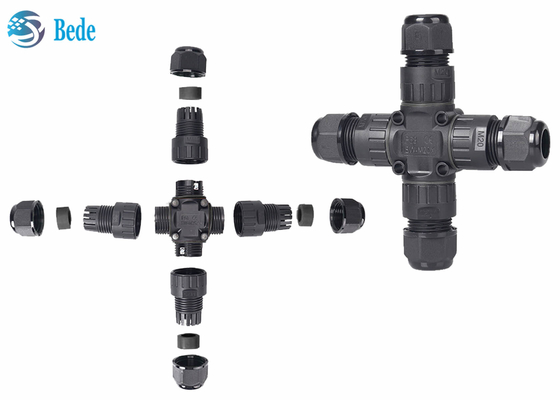

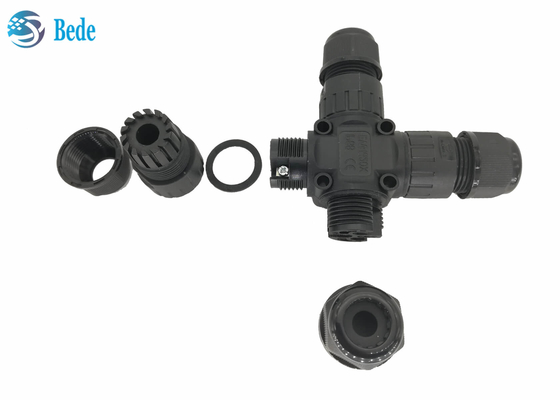

1. Draai de moer los en haal de klem eruit
2. Strip de isolatielaag van de draad, de buitenste laag is 19~23mm en de binnenste laag is 8~10mm
3. Sluit de draden van de uitgang parallel aan en steek ze in de klemmenblok, draai vervolgens de schroeven vast
4. Steek de draad van de ingang in het overeenkomstige gat van de klem en draai de schroef vast
5. Draai de waterdichte moer vast om te voltooien
