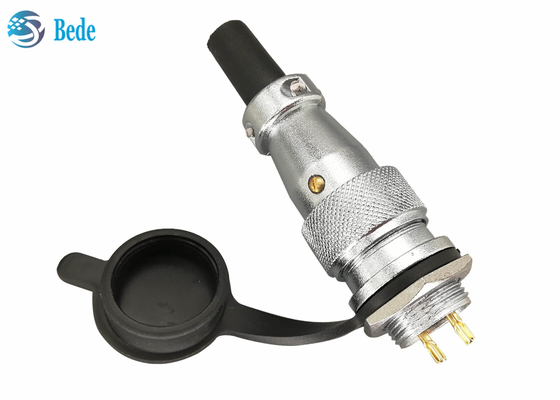

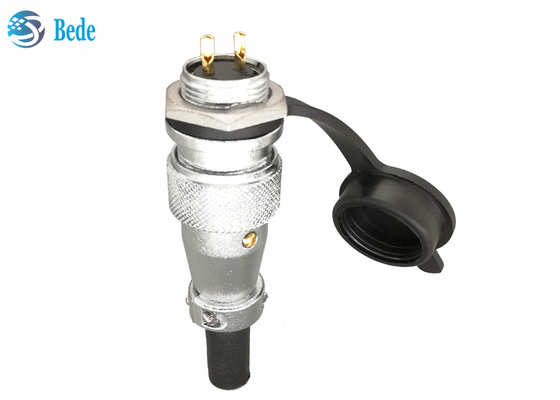

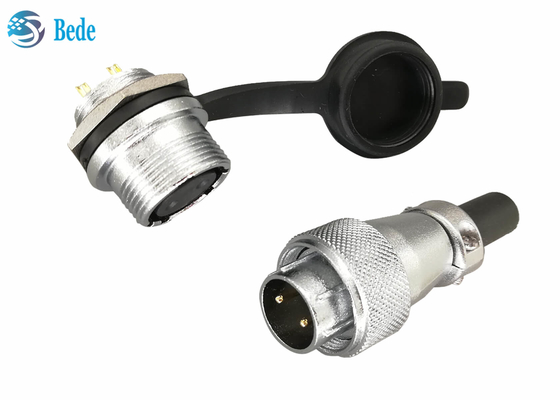

Chroomgeplatte cirkelvormige connectoren van zinklegering 2 3 4 pinnen 10A 500V met stofdek

WS16 Circulaire verbindingspaneel Montageconnectoren 2 3 4 pinnen 10A 500V Met stofdek

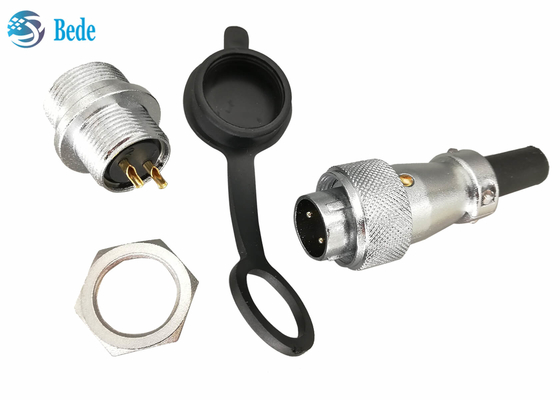

Productstructuur

1.stofdekking, PVC zacht plastic

2&3, behuizing voor mannelijke / vrouwelijke connector, zinklegering met gechroomde, binnenste isolatiemateriaal is PPS-plastiek

4.Noten, materialen van zinklegering met gechromeerde laag, gebruikt voor het bevestigen van mannelijke en vrouwelijke verbindingen

5.Housing, materialen zinklegering met gechroomde, gebruikt voor het bevestigen van het mannelijke uiteinde en de kabel

6Kabelbeschermingshoes, PVC zacht plastic, geschikt voor een kabel met een diameter van 6 mm

7.noot voor het monteren van panelen

8.contactpinnen, met verguld messingmateriaal

Grootte van het product

Vervaardiging van elektrische apparatuur voor het vervoer van elektrische voertuigen

Einde van het paneel: d=M16 D=M18 C_max.= 5mm L= 9.7mm L1= 26mm L2= 22mm B= 21mm

Montagegat: Φd=16 mm h=15,4 mm

Opmerking:

Onze standaard dat de bedrading einde is de mannelijke connector en het paneel montage einde is de vrouwelijke connector, zoals weergegeven in de volgende figuur A type, als type B is vereist, neem dan contact met ons op vooraf

Elektrische gegevens

Gelijksoortig product

Deze pagina is over WS16, WS20, WS24, WS28 op de verkoop ook, de serie omvat ook draad docking modus, vierkant flens modus, voel je vrij om contact met ons op te nemen als u geïnteresseerd bent
