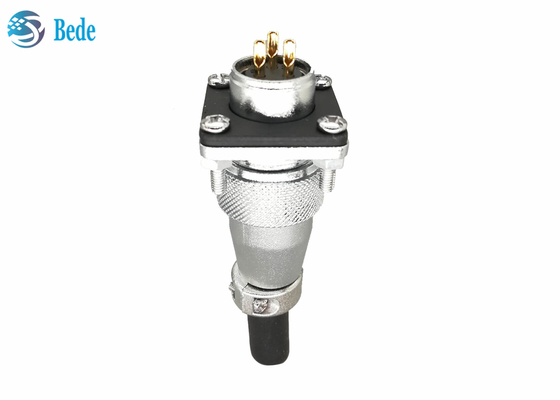

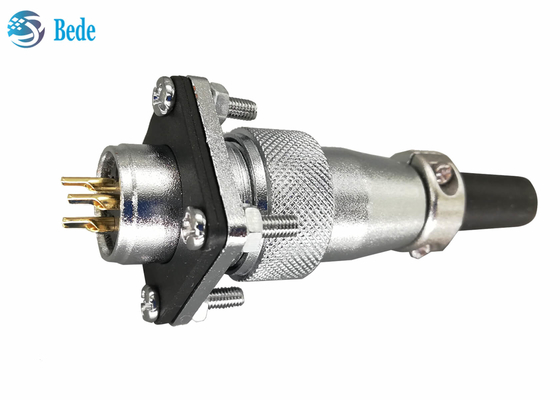

Vierkante Flens en Stoflakenws20 Cirkelschakelaars met 2 3 4 Speld 500V 25A

WS20 cirkelschakelaars met vierkant flens en stoflaken 2 3 4 speld 500V 25A

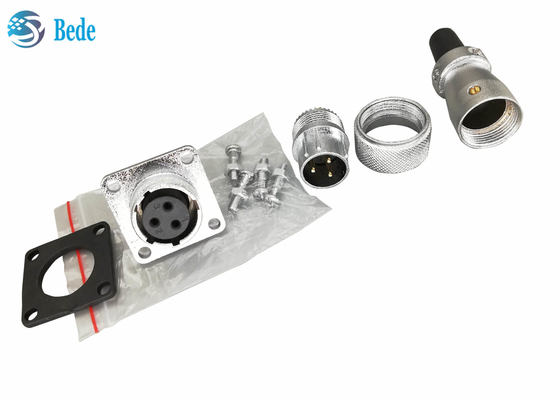

Productstructuur

1. Rubberstootkussens en stoflaken, twee modellen zoals aangetoond in de figuur hieronder, met of zonder stoflaken zonodig

  2. Huisvesting voor paneel opzettend eind, zinklegering met geplateerd chroom,

  3. Huisvesting voor de bedrading van eind, zinklegering met geplateerd chroom,

  4. Noot, zinklegering met geplateerd chroom, gebruikt voor bevestigend mannetje en wijfje na verbinding

  5. Schroeven, wasmachines en noten, roestvrij staalmateriaal, voor panlesteun die wordt gebruikt

  6. Huisvesting voor draad, zinklegering met geplateerd chroom,

  7. De dekking van de kabelbescherming, rubbermateriaal,

  8. Isolatie, PPS techniekplastiek

  9. Contactspelden, messingsmateriaal met geplateerd goud

Snel detail

• spelden: 2 3 4

• toepasselijke temperatuur: - 40℃ ~ +75℃
• toepasselijke draad: 11AWG
• De stop en sluit tijden af: ≥500
• De standaardlevering is het a-model hieronder in het beeld, als het B-model, alstublieft wordt vereist ons contacteren

Productgrootte

Bedradingseind:  ΦD=25.8mm     L=49.5mm        Φdmax =11.6mm

Comité opzettend eind: Φd1=M20   D=M22   L=14mm    L1=28mm   L2=23mm

B=22mm    Φd=20.5mm     b=22mm   Φ=3.2mm

Elektrogegevens
