WS20 6-pins ronde connectoren kabel-naar-kabel luchtvaart docking connectoren

WS20 6-pins circulaire connector kabel-naar-kabel luchtvaartconnector docking connectors

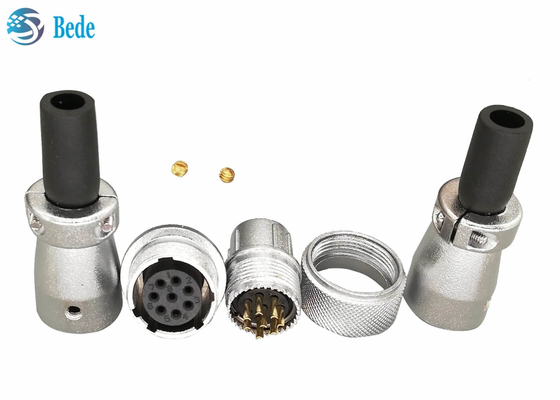

Structuur

1. Behuizing van mannelijke connector met rubberen kabelbeschermingshuls, behuizingsmateriaal is verchroomde zinklegering

2. Mannelijke connector, behuizingsmateriaal is verchroomde zinklegering, contactpen is messing met verguld

3. Moer voor het vastzetten van mannelijk en vrouwelijk na verbinding

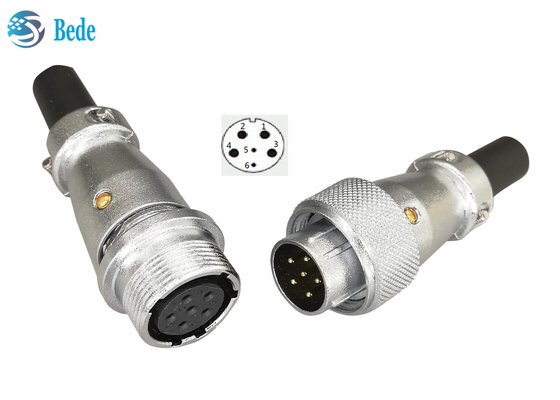

4. Vrouwelijke connector, pinlocatie zoals op de afbeelding, 1 2 3 4 pinnen nominale stroom 25A, draaddikte 11AWG, contactweerstand 1mΩ/pin; 5 6 pin nominale stroom 5A, draaddikte 18AWG, contactweerstand 5mΩ/pin;

5. Huls van vrouwelijke connector, materiaal is verchroomde zinklegering

6. Behuizing van vrouwelijke connector met rubberen kabelbeschermingshuls, behuizingsmateriaal is verchroomde zinklegering

7. Messing moer voor het vastzetten van connectoren

Productafmetingen

Vrouwelijke connector: ΦD=M22 L=52mm Φd max=11.6mm

Mannelijke connector: ΦD=25.8mm L=49.5mm Φd max=11.6mm

Vergelijkbaar product

Deze pagina gaat over WS20, WS16, WS24, WS28 die ook te koop zijn, de serie omvat ook paneelmontagemodus, vierkante flensmodus, neem gerust contact met ons op als u geïnteresseerd bent
