Automobiele ECU-aansluiting AMP 35-pin verticale draad naar bord

Automobiele ECU-aansluiting AMP 35-pin verticale draad naar bord
Automobiele ECU-aansluiting AMP 35-pin verticale draad naar bord Automobiele ECU-aansluiting AMP 35-pin verticale draad naar bord Automobiele ECU-aansluiting AMP 35-pin verticale draad naar bord Automobiele ECU-aansluiting AMP 35-pin verticale draad naar bord Automobiele ECU-aansluiting AMP 35-pin verticale draad naar bord

Grote Afbeelding :  Automobiele ECU-aansluiting AMP 35-pin verticale draad naar bord

Productdetails:
Plaats van herkomst: China
Merknaam: BEDE
Certificering: RoHS
Modelnummer: 1-776231-1/1-776164-1
Document: 1-776231-1 (1).pdf
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 500
Prijs: Onderhandelbaar
Levertijd: basis op hoeveelheden
Betalingscondities: T/T, Western Union
Levering vermogen: 3000pcs per dag
Contact
Gedetailleerde productomschrijving
Montagetype: De raad zet op PIN: Speld 35
Vrouwelijk onderdeelnr.: 1-776164-1 Mannelijk Onderdeelnr.: 1-776231-1
Materiaal: Zwart PA66+GF (UL94 V-0),Koperlegering (tin/verguld) Temperatuurbereik: -40°C~+125°C
Waterdichte beoordeling: IP67 Aantal rijen: 3
Markeren:

35 pin motorische ECU-aansluiting

,

1-776164-1 Auto-ECU-connector

,

Schakelaar van AMPÈRE de Automobielecu

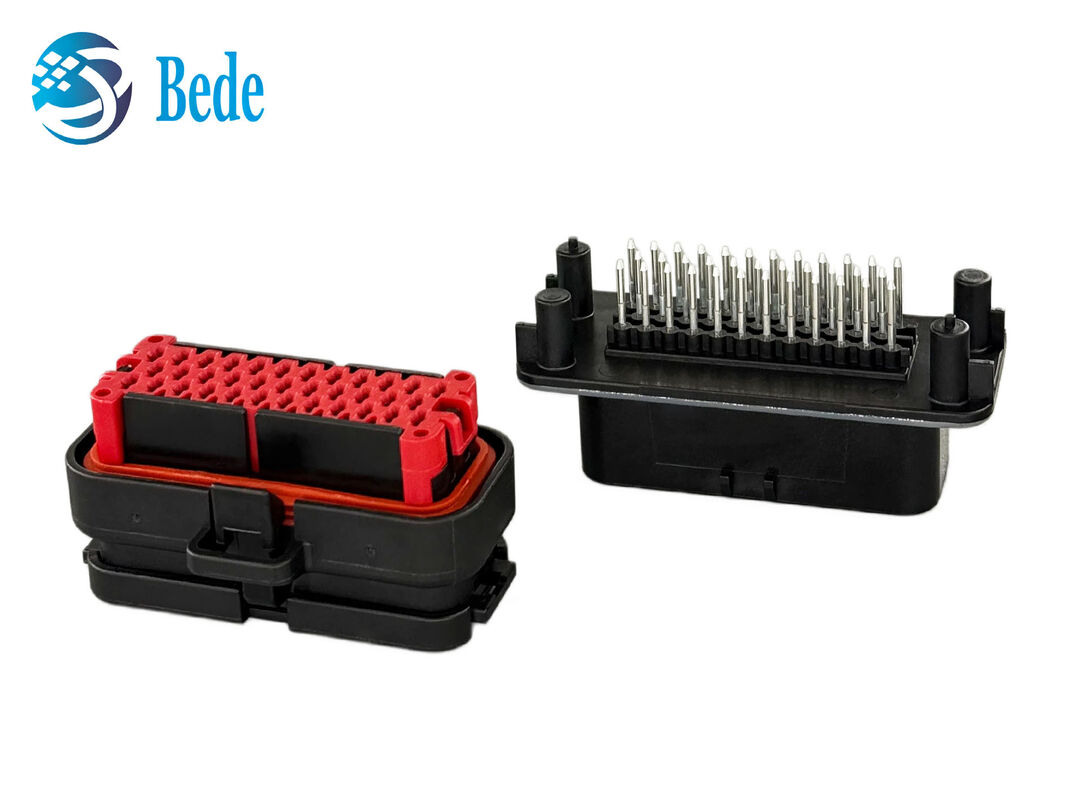

AMP 1-776231-1 35-pins Vertical Wire-to-Board Automotive ECU Connector 4MM 1-776164-1

TE AMPSEAL 1-776231-1 is een verticale connector-assemblage met 35 posities voor draad-naar-printplaat. Het beschikt over 1,3 mm vergulde 17A contacten, 4 mm steek, through-hole PCB-terminatie en IP-ready afdichting. Met een bedrijfstemperatuur van -40°C tot 125°C en UL 94V-0 classificatie, biedt het betrouwbare stroom- en signaalverbindingen.


Productspecificaties

Component

Functies

TE Onderdeelnummer

Specificatie

Onderdeelnummer

35POS, pin dia 1.3, HDR Assy, 180 graden, COD 1

1-776231-1

Verticale through-hole PCB header

Nominale stroom

Tot 17A per contact, vergulde mating-oppervlak

-

Toepassingen voor stroom- en signaalkring

Montagestijl

Verticale, through-hole soldeerterminatie naar PCB

-

Draad-naar-printplaatverbinding

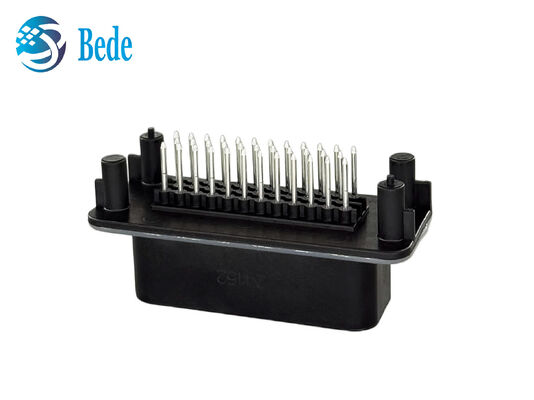

Header Type

Volledig afgeschermd, 35 verticale pinnen, 3 rijen, 4 mm steek

1-776231-1

Verticale PCB male header

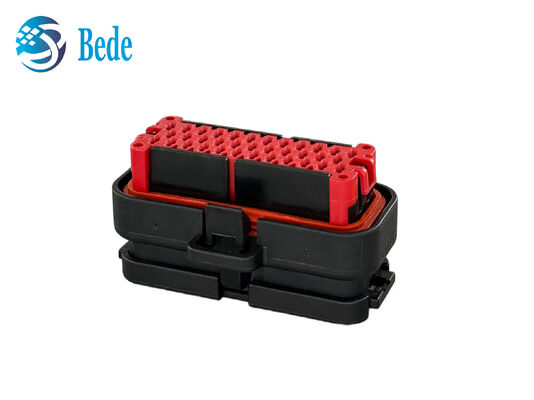

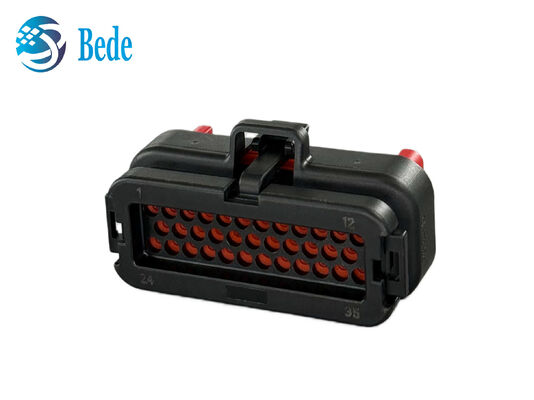

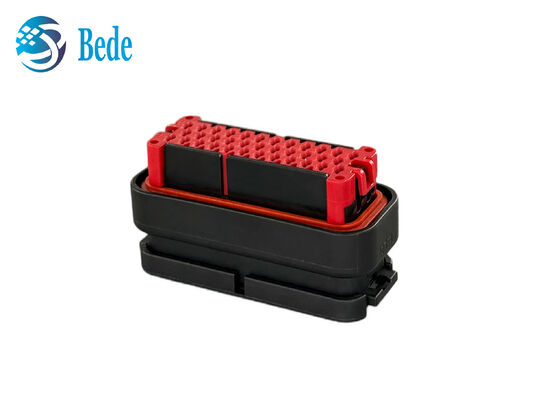

Female Behuizing (Draadzijde)

Geïntegreerde siliconen afdichting, rode secundaire vergrendeling, klem

776164-1

IP67 waterdichte female connector

Afdichtbaarheid

Afsluitbaar ontwerp

-

Geschikt voor afgedichte omgevingen

Behuizingskenmerken

Zwarte behuizing, codering code 1, UL 94V-0 vlamvertragendheidsklasse

-

Robuuste industriële constructie

Bedrijfstemperatuur

-40°C tot 125°C

-

Brede omgevingscompatibiliteit



Productkenmerken

•  Elektrische prestaties: Vergulde 1,3 mm pinnen met een nominale waarde tot 17A voor betrouwbare stroom- en signaaloverdracht

•  PCB-montage: Verticale through-hole soldeerterminatie met 4 mm steek over 3 rijen

•  Omgevingsduurzaamheid: Afsluitbaar ontwerp, bedrijfstemperatuurbereik van -40°C tot 125°C

•  Veiligheidscertificering: UL 94V-0 vlamvertragendheidsklasse zwarte behuizing met codering code 1 voor veilige mating



Automobiele ECU-aansluiting AMP 35-pin verticale draad naar bord
Toepassingen

•  Automotive elektrische systemen die afgedichte stroom- en signaalverbindingen vereisen

•  Industriële besturingsapparatuur en PCB-bedradingstoepassingen in ruwe omgevingen

•  Transport- en off-road machines met trillingsbestendige verbindingsbehoeften

•  Stroom- en signaaloverdrachtmodules in industriële omgevingen met hoge temperaturen

•  Elektrische apparaten die UL 94V-0 vlamvertragende bescherming en stabiele draad-naar-printplaatverbinding vereisen



Installatie & Opmerkingen

Deze afgedichte verticale draad-naar-printplaatconnector beschikt over 35 vergulde 17A contacten, through-hole soldering, nauwkeurige uitlijning, UL 94V-0 classificatie en brede temperatuurbestendigheid, en vereist zorgvuldig solderen en correcte codering tijdens installatie voor betrouwbare stroom- en signaaltoepassingen.
