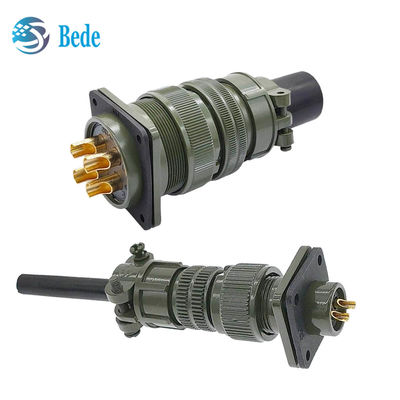

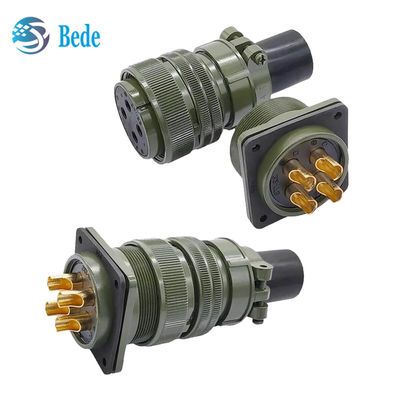

MIL-C-5015 Standaard MS-3102 Box Montage Connector Zware Serie Ronde Connectoren

MIL-C-5015 Standaard MS-3102 Boxbevestigingsbus Zware Serie Ronde Connectoren

Wat is een MIL-C-5015 connector

  Mil-C-5015 serie connectoren voldoen aan de Amerikaanse standaard voor connectoren voor zware omstandigheden Mil-C-5015 (GJB600), met een behuizing van hoogwaardige aluminiumlegering, synthetisch rubber isolator, schroefdraadverbinding, alternatieve positionering van de inbrenging, las- en krimptanden, eenvoudig en praktisch ontwerp, veel gebruikt in industriële machines en apparatuur, connectoren voor zware omstandigheden, defensieapparatuur, schepen, de auto-industrie, instrumentatie, servomotoren, enz. Deze serie connectoren van BEDE kunnen vergelijkbare producten in Europa en de Verenigde Staten vervangen, zoals de Amphenol 97 serie, en met meer concurrerende prijzen.

   MIL-DTL-5015 kenmerkt zich door schroefkoppelingen en enkele sleutel/sleuf polarisatie, wat maximale eenvoud in ontwerp vertegenwoordigt. Toepassingen omvatten grondsteunsystemen met hoge betrouwbaarheid en installaties aan boord van schepen. Amphenol Industrial Operations produceert vijf klassen connectoren om aan verschillende eisen te voldoen.
   Klasse-aanduidingen en korte beschrijvingen worden hieronder vermeld:
A – Massieve Behuizing – voor algemene, niet-omgevingsgerelateerde toepassingen.
C – Onder Druk – voor gebruik op drukschotten of drukbarrières; beperkt luchtlekkage ongeacht het type en de klasse van de stekker die ermee is gekoppeld.
E/F – Omgevingsbestendig met Trekontlasting – ontworpen voor toepassingen waar de connector wordt blootgesteld aan vocht, trillingen en snelle veranderingen in druk en temperatuur.
R – Lichtgewicht Omgevingsbestendig – korter in lengte en lichter in gewicht dan de E en F klassen, de MS-R biedt een hoge mate van betrouwbaarheid onder ongunstige omstandigheden: aanbevolen voor nieuwe ontwerptoepassingen.

    Voor vragen, informeer ons alstublieft naar het productnummer en de benodigde hoeveelheid zoals weergegeven in de onderstaande afbeelding, en wij zullen u voorzien van de beste prijs en service

Wat de 5015 Connector typecode Betekent

MIL-C-5015-MS3100: Wandbevestigingsbus met vierkante flens

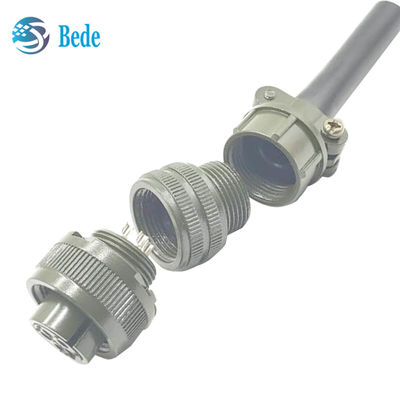

MIL-C-5015-MS3101: Kabelverbindingsstekker

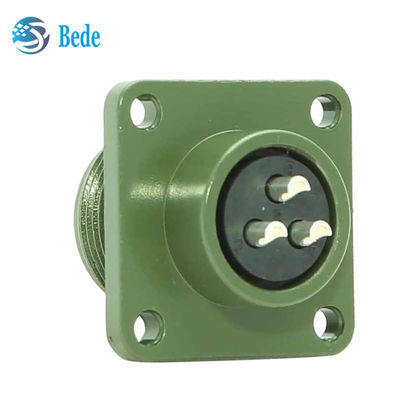

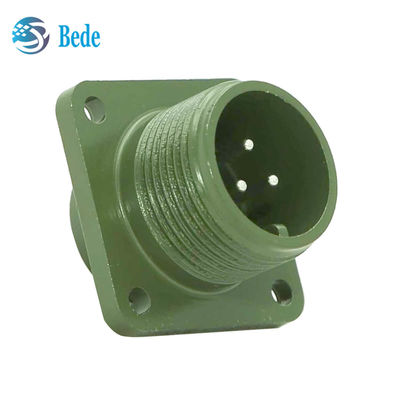

MIL-C-5015-MS3102: Boxbevestigingsbus met vierkante flens

MIL-C-5015-MS3106: Rechte stekker

MIL-C-5015-MS3108: 90° hoekstekker

Grootte van MIL-C-5015-3102A

Insteekconfiguratie van MIL-C-5015 connector

De volgende afbeelding toont de Insteekconfiguratie / rijcode nummer van de behuizingsgrootte 20, vanuit de richting van de pininbrenging. Neem contact met ons op als u meer informatie nodig heeft.
