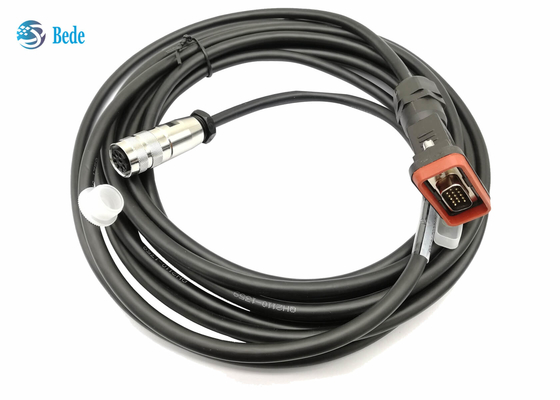

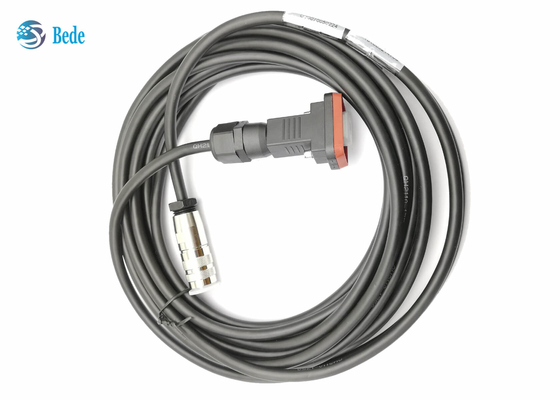

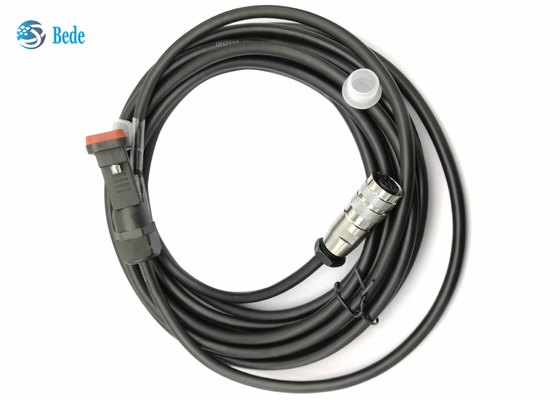

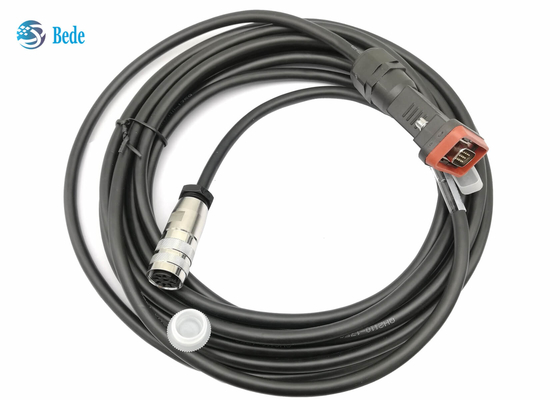

D-Sub 15-pins mannelijk naar AISG 8-pins vrouwelijk AISG-kabels voor antennebasisstation

D-Sub 15-pins mannelijk naar AISG 8-pins vrouwelijk AISG-kabels voor antennebasisstation

Beschrijving

    Deze AISG-kabels (Antenna Interface Standards Group) worden gebruikt voor het verbinden van RCU (Remote Control Unit) en RRU (Remote Radio Units), het voeden van data en stroom naar RET (Remote Electrical Tilt) systeemcomponenten.  Het wordt veel gebruikt in 3G-, 4G- en 5G-netwerken, vooral geschikt voor 3G-, 4G- en 5G-ESC-antennes, torenversterkers en basisstationapparatuur.

Voordelen

• De lengte kan worden aangepast om te voldoen aan de verschillende eisen van de kopers
• Geschikt voor complexe omgevingen met antennebasisstations,-40°C ~ +85°C
• UV-bestendig, geschikt voor langdurige buitentoepassingen
• Vlamvertragende kwaliteit voldoet aan UL94-V0
• Hoogwaardige connectoren, levensduur van meer dan 500 keer
• Geen abnormaal fenomeen in de zoutsproeitest 168H

Elektrische gegevens

Over de kabel:

1. 4-aderige kabel, diameter 8 mm, met aluminium-magnesiumlegering afschermlaag, dekking meer dan 85%
2. De binnenste geleider is vertind koperdraad met een goede elektrische geleidbaarheid
3. De algemene kabelparameters zijn zoals weergegeven in de onderstaande afbeelding, het is2 x 0,75 mm2(20 AWG) geslagen (voeding) 2 x 0,25 mm2(23 AWG) twisted pair (data) 6-aderige kabel 7 mm (0,26 inch) diameter
4. we bieden ook een andere laagstandaard kabel om de kosten te verlagen: 2 x 0,41 mm2(21AWG) geslagen (voeding) 2 x 0,21 mm2(24 AWG) twisted pair (data) 6-aderige kabel 7 mm (0,26 inch) diameter
5. over de buitenmantel van de kabel, er zijn PU- of PVC-materialen voor uw mening, de prestaties van PU zijn beter en de prijs van PVC is lager

Over de connector:

1.   Pin toewijzing volgens AISG-specificatie.
2.    Vrouwelijke pin-indeling is gebaseerd op DIN EN 61076-2-106:2012-04 variant 08-a. De vrouwelijke pinnen 2, 4 en 8 worden niet gebruikt voor AISG-toepassingen, maar er moet worden gewaarborgd dat volledig beladen mannelijke connectoren volgens DIN EN 61076-2-106:2012-04 variant 08-a kunnen worden aangesloten.
3.   Pin 1 mag niet worden gebruikt voor nieuwe constructies, alleen nodig om de compatibiliteit met oudere versies te behouden.
4. Voor meer informatie, raadpleeg AISG C485 V1.1
