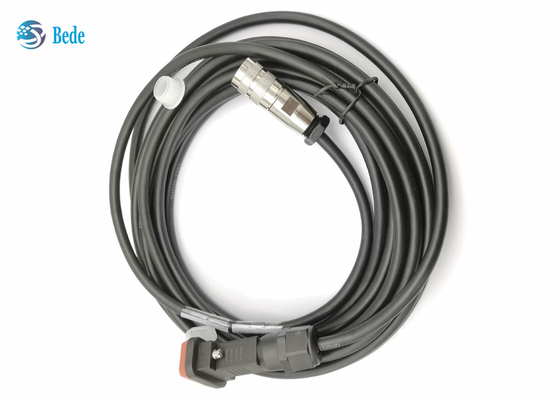

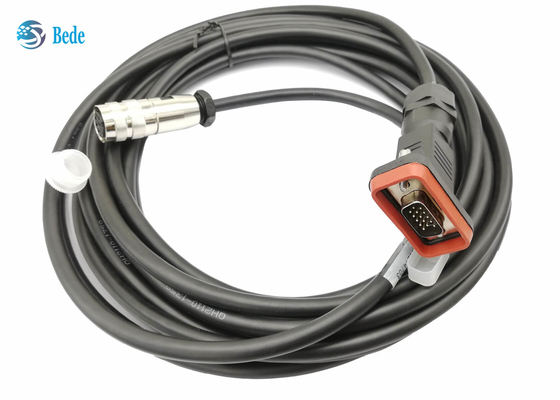

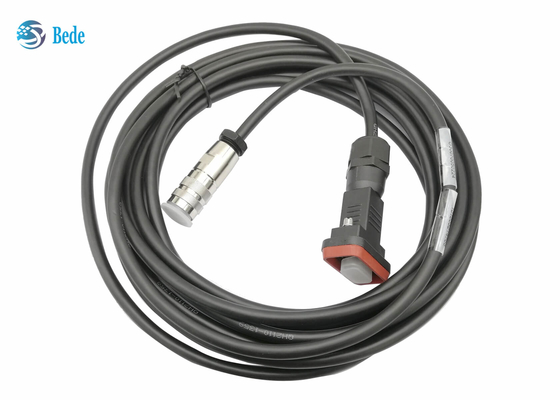

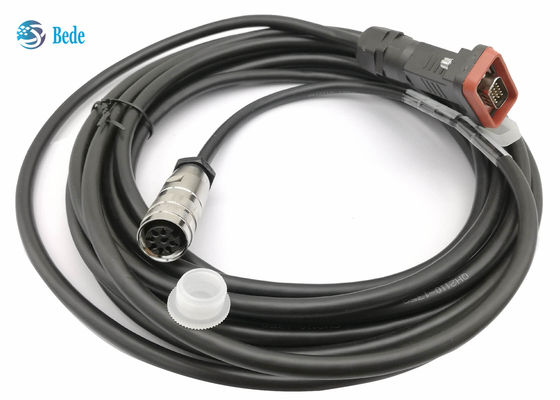

RET Control Jumper AISG Kabels DB15 Mannelijk naar AISG 8 Pins Vrouwelijk 6 Meter

AISG RET Control Jumper Kabels DB15 Mannelijk Naar AISG 8-pins Vrouwelijk 6 Meter

Beschrijving

    Deze AISG-kabels (Antenna Interface Standards Group) worden gebruikt voor het verbinden van RCU (Remote Control Unit) en RRU (Remote Radio Units), het voeden van data en stroom naar RET (Remote Electrical Tilt) systeemcomponenten.  Het wordt veel gebruikt in 3G, 4G en 5G netwerken, vooral geschikt voor 3G, 4G en 5G ESC antennes, torenversterkers en basisstationapparatuur.

    We bieden verschillende lengtes aan, 3M, 6M, 10M etc.  Voetlengte kan ook worden aangepast, neem gerust contact met ons op.

Voordelen

• Geschikt voor complexe omgevingen met antennebasisstations,-40°C ~ +85°C
• geschikt voor langdurige buitenomgevingen, Vlamvertragend, UV-verouderingsbestendigheid, Waterdicht
• Hoogwaardige connectoren, levensduur is meer dan 500 keer

Elektrische gegevens

Over de kabel:

1. 4-aderige kabel, diameter 8mm, met aluminium-magnesiumlegering afschermlaag, dekking meer dan 85%
2. De binnenste geleider is vertinde koperdraad die goede elektrische geleidbaarheid heeft
3. De algemene kabelparameters zijn zoals weergegeven in de onderstaande afbeelding, het is2 x 0,75 mm2(20 AWG) geslagen (stroom) 2 x 0,25 mm2(23 AWG) twisted pair (data) 6-aderige kabel 7mm (0,26 inch) diameter
4. we bieden ook een andere laagstandaard kabel om de kosten te verlagen: 2 x 0,41 mm2(21AWG) geslagen (stroom) 2 x 0,21 mm2(24 AWG) twisted pair (data) 6-aderige kabel 7mm (0,26 inch) diameter
5. over de buitenmantel van de kabel, er zijn PU- of PVC-materialen voor uw mening, de prestaties van PU zijn beter en de prijs van PVC is lager

Over de connector:

  Volgens AISG specificatie C485 V1.1,  is de vrouwelijke pin-indeling gebaseerd op DIN EN 61076-2-106:2012-04 variant 08-a, pinnen 2, 4 en 8 worden niet gebruikt voor AISG-toepassingen, maar er moet worden gewaarborgd dat volledig beladen mannelijke connectoren volgens DIN EN 61076-2-106:2012-04 variant 08-a kunnen worden aangesloten;  pin 1 mag niet worden gebruikt voor nieuwe constructies, alleen nodig om de compatibiliteit met oudere versies te behouden.

  Mechanische eigenschappen
