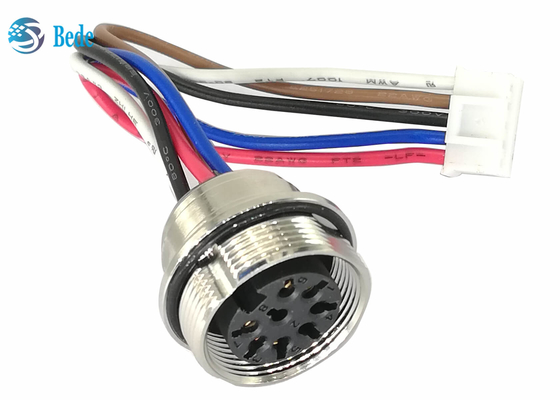

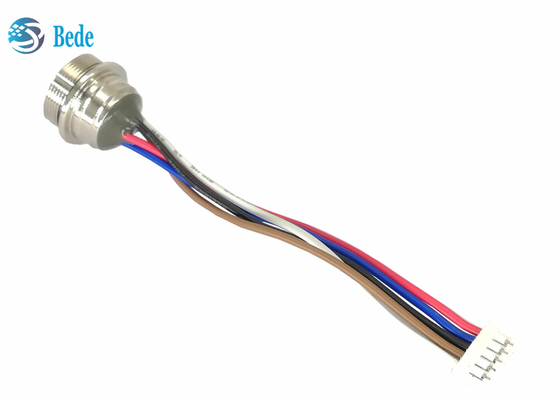

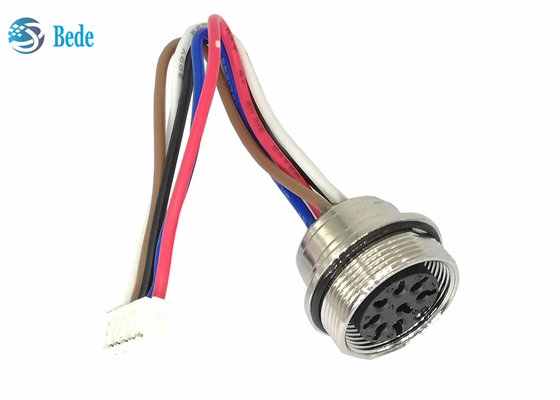

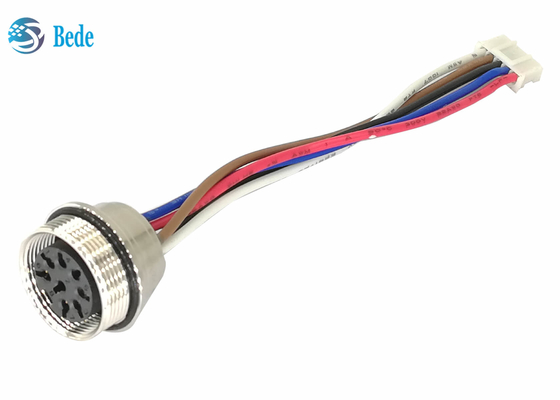

Vrouwelijke contacten tot 5 pinnen Crimp Terminal AISG RET Kabels AISG IP67 Achterpaneel montage

AISG RET Kabels AISG achterpaneel montage vrouwelijke contacten naar 5-pins krimpklem

Structuur

1. krimpklem, 5-pins, of aangepast

2. 22AWG draden, lengte 80 / 100mm op voorraad, lengte aanpassing mogelijk

3. Afdichting met Epoxy lijm voor waterdicht

4. behuizing voor vrouwelijke connector, messing met vernikkeld

5. O-ring, rubber, voor waterdicht

6. PBT materialen, isolator,

7. Met montagemoer en stofkap, volgens AISG C485 standaard

Pinlocatie

     Vrouwelijke pin layout is gebaseerd op DIN EN 61076-2-106:2012-04 variant 08-a. De vrouwelijke pinnen 2, 4 en 8 zijn niet in
gebruik voor AISG toepassingen, maar het moet worden gegarandeerd dat volledig belaste mannelijke connectoren volgens DIN EN 61076-2-
106:2012-04 variant 08-a plugbaar zijn.

Afmeting

    afmeting van de vrouwelijke connector volgens AISG C485 4.1.1.3  stijl A3
