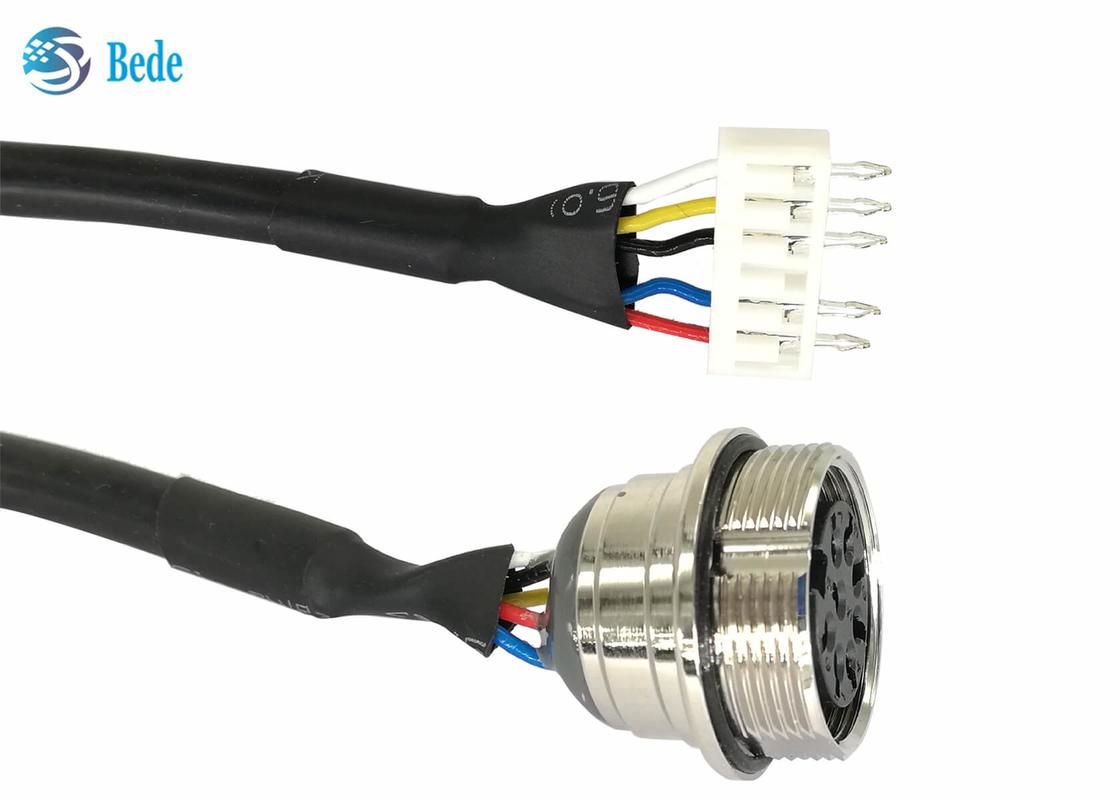

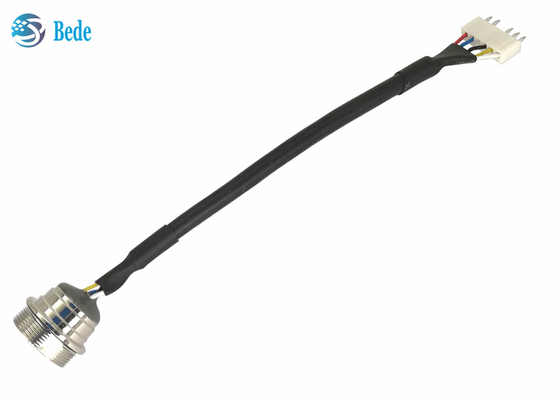

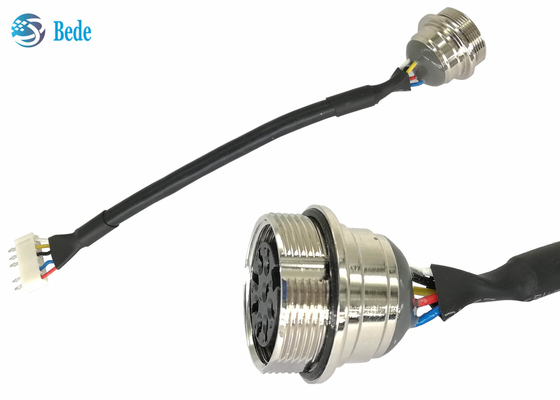

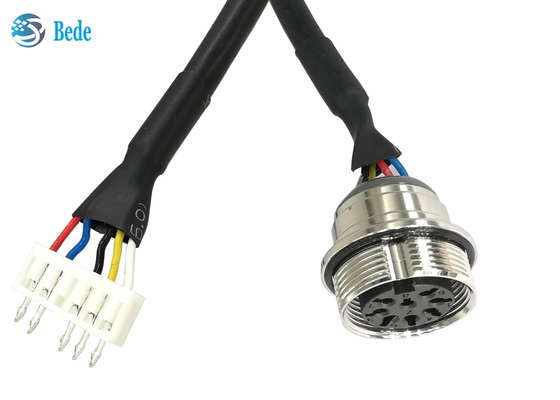

8 pin vrouwelijke contacten AISG RET kabel tot 6 pin crimp terminal

RET Kabels AISG 8-pins vrouwelijke contacten naar 6-pins krimpklem

Structuur

1. kabel, lengte 80 en 105 mm op voorraad en maatwerk is beschikbaar. De buitendiameter van de kabel is 6,8 mm, 5 aders, mantel met afschermlaag gemaakt van aluminium-magnesiumlegering, en de dekkingsgraad is groter dan 85%

2. Krimpkous, zwarte kleur of aangepast

3. Afdichtmiddel, gemaakt van epoxyhars, voor waterdichtheid

4. O-ring, rubber, gebruikt voor waterdichtheid

5. Behuizing van AISG vrouwelijke connector, kopermaterialen met vernikkeling

6. Isolator van AISG vrouwelijke connector, PBT-materialen

7. Krimpklem, maatwerk naar behoefte is welkom

8. Contactpennen van krimpklem, messing met verzilvering

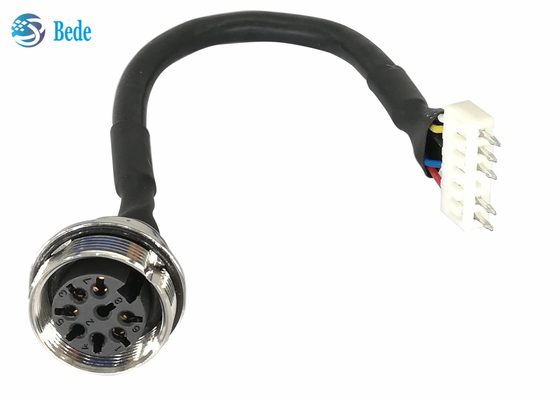

Pinlocatie

     Vrouwelijke pin-indeling is gebaseerd op DIN EN 61076-2-106:2012-04 variant 08-a. De vrouwelijke pinnen 2, 4 en 8 worden niet gebruikt
in AISG-toepassingen, maar er moet worden gewaarborgd dat volledig belaste mannelijke connectoren volgens DIN EN 61076-2-
106:2012-04 variant 08-a aansluitbaar zijn.

Afmeting

    afmeting van de vrouwelijke connector volgens AISG C485 4.1.1.3  stijl A3
