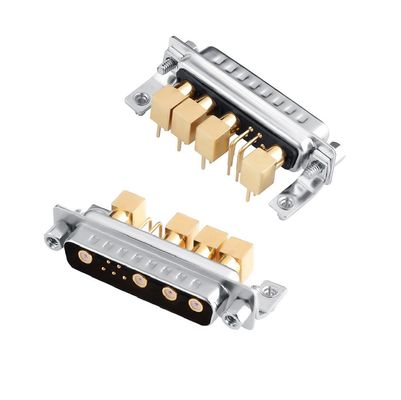

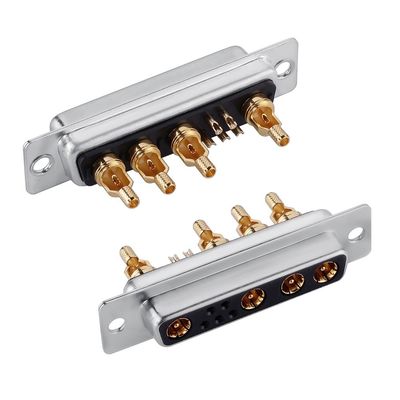

D-Sub Mixed Coaxial Connector RF / Power Righ Angle Connector 9W4 voor PCB

D-Sub Mixed Coaxial Connector RF / Power Righ Angle Connector 9W4 Voor PCB

Functie en gebruik


Deze 9W4 gemengde DB connector heeft 5 power pins en 4 signaal pins, gebruikt in het leger, automatisering, robotica en andere velden

Materiaal en prestaties

1. Alle contactpinnen zijn van bewerkte messing en volledig verguld, met een goede geleidbaarheid en een zeer lage contactweerstand
2. Isolator is gemaakt van zwart PBT plastic met 30% glasvezel, brandwaarde voldoet aan UL -94 -V0
3. De schelp is gemaakt van messing, vernikkeld om roestvrij effect en een mooi uiterlijk te geven

Elektrische apparatuurMechanische apparatuurKenmerken

1. Hoogvermogen: 10, 20, 30 of 40 ampère
2. Werkspanning: 300 V
3. Hoogvermogenscontactweerstand: maximaal 10 milliohm
4. Dielectrische weerstandspanning: 1000 VAC gedurende 1 minuut
5. Isolatieweerstand: minimaal 2000 kOhms
6. Temperatuur: -55°C tot +125°C
7. De radiofrequentie: 0~3 GHz
8. Inzetkracht: 0,2 tot 2 N/pin voor de aandrijvingspins en 2 tot 7 N/pin voor deRadiofrequentie-pinnen
9. Extractie kracht:0.2 N/pin voor de aandrijflijnen en 0,5 N/pin voor deRadiofrequentie-pinnen
10. Duurzaamheid: 500 cycli

De details van de productgrootte en de plattegrond van de PCB-gaten zijn als hieronder weergegeven.
