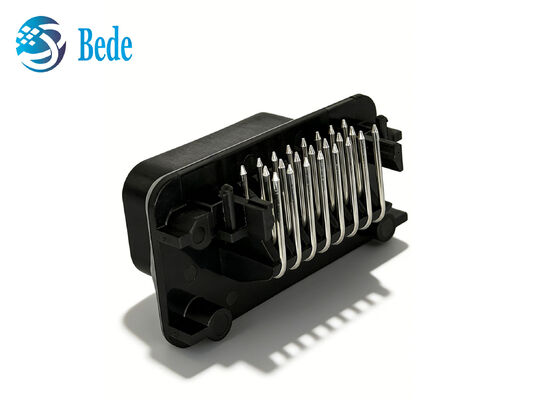

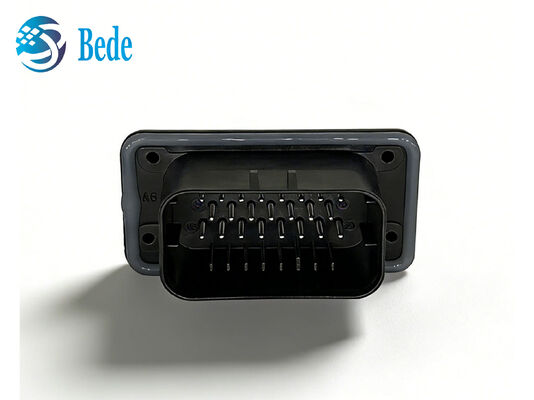

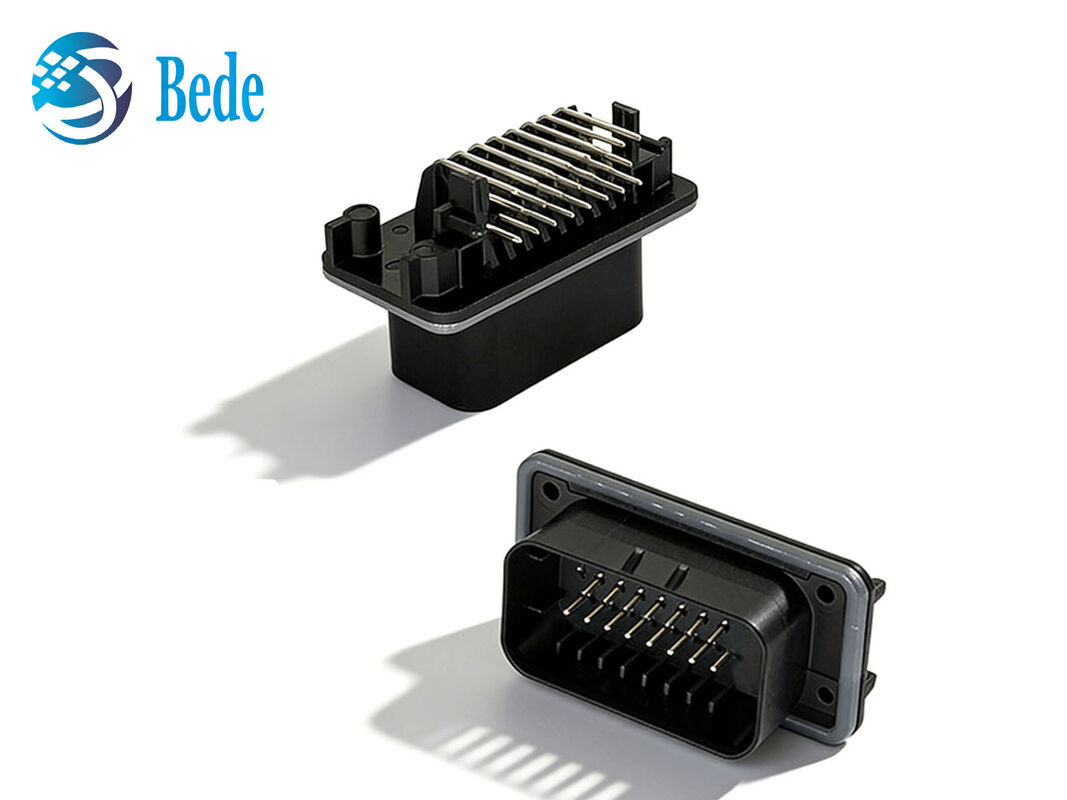

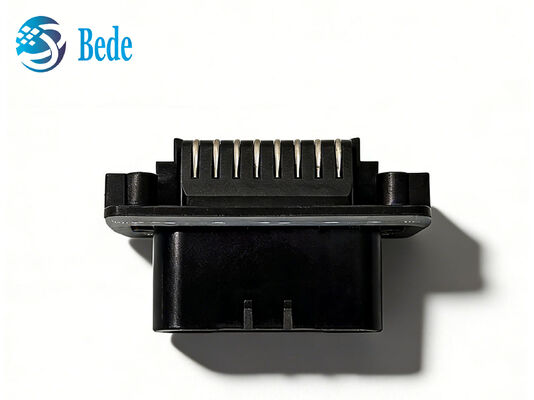

1-776087-1 23-pin rechthoekige automotive connector PCB kop vervanging

Beschrijving

De 1-776087-1 23-Pin Right Angle Automotive PCB Connector is een compacte wire-to-board-oplossing die is ontworpen voor automotive elektronische assemblages en voertuigelektrische systemen.3 rijen met een middenlijn van 4 mm, waarbij meerdere aansluitpunten binnen een relatief compacte PCB-opstelling worden aangebracht.het geschikt maakt voor toepassingen waarbij de PCB-ruimte en de oriëntatie van de connectoren zorgvuldig moeten worden overwogen.

De connector is ontworpen voor het monteren van door-gat PCB en maakt gebruik van een afgesloten behuizing om extra bescherming te bieden in veeleisende bedrijfsomgevingen.Goud geplatte contacten ondersteunen een stabiele elektrische verbinding en helpen bij het behoud van een consistente contactprestatieTypische toepassingen zijn onder meer besturingsmodules voor auto's, PCB-assemblages, voertuigbedradingssystemen en elektronische apparatuur.

Specificatie

Productkenmerken

• 23-pin, 3-rijconfiguratie
  Biedt 23 verbindingsposities in een drie-rijgen lay-out, geschikt voor multi-circuit automotive PCB-assemblies.

• Bevestiging van rechthoekige PCB's
  De 90-graden montageoriëntatie maakt het koppelsleger van de zijkant mogelijk, waardoor de verbindingsrouting in beperkte PCB-ruimten wordt verbeterd.

• Door-gat soldeer beëindiging
  Ontworpen voor de installatie van door-gat PCB's en biedt een veilige gelaste verbinding tussen de connector en het printplaat.

• 4 mm contactpijl
  Een 4 mm middellijn zorgt voor een gedefinieerde afstand tussen de contacten en ondersteunt een gestructureerde PCB-verbindingsopstelling.

Toepassingen

1. Elektronische besturingsunits voor de automobielindustrie (ECU's)
   Geschikt voor op PCB gebaseerde besturingsmodules waarvoor meerdere stroom- en signaalverbindingen tussen de printplaat en de bekabeling van het voertuig nodig zijn.

2. Elektrische systemen van voertuigen
   De connector kan worden gebruikt in elektrische voertuigassemblages waar een op het bord gemonteerde rechthoekige aansluiting vereist is voor een georganiseerde routing van het harnas.

3. Elektronica voor het besturen van het lichaam
   Kan worden toegepast op voertuigcarrosserie-elektronica en besturingsmodules die meerdere signaal- en stroomcircuits combineren binnen één PCB-verbindingsinterface.

4. Automobiele bedradingssystemen
   De wire-to-board-configuratie biedt een praktische interface tussen voertuigbedradingsbanden en op PCB gemonteerde elektronische modules.

5. Industriële elektronische apparatuur
   Het formaat van de connector kan ook worden overwogen voor industriële bedieningsapparatuur en elektronische assemblages waarbij een afgesloten rechthoekige verbinding met het bord vereist is.

Veelgestelde vragen

1. Wat voor soort aansluiting is de 1-776087-1?
   A: Het is een 23 posities, 3 rijen, rechthoekige draad-to-board PCB connector ontworpen voor board-mount toepassingen.

2. Hoe wordt de connector aan het PCB gemonteerd?
   De connector maakt gebruik van een door-gat soldeerafsluiting, waardoor de pinnen rechtstreeks aan het printplaat kunnen worden gelast.

3. Kunt u monsters leveren voor bulk bestellingen?

   A:Ja. Voor massaproductie kunnen monsters worden besproken, zodat klanten de afmetingen, paringsprestaties, pcb-installatie en toepassingscompatibiliteit kunnen controleren.

4. Wat is de levertijd voor dit product?

   A: De doorlooptijd hangt over het algemeen af van de orderhoeveelheid en de productievereisten.

5. Kun je aangepaste aansluitingen ondersteunen?
   A:Voor projecten met verschillende pinconfiguraties, sleutelvereisten, behuizingontwerpen of andere connectorspecificaties,verstrekt u uw tekeningen of technische eisen zodat wij de beschikbare opties kunnen evalueren.
