Automobiele ECU-aansluiting AMP 35-pin verticale draad naar bord

Grote Afbeelding : Automobiele ECU-aansluiting AMP 35-pin verticale draad naar bord

Productdetails:

Plaats van herkomst:	China
Merknaam:	BEDE
Certificering:	RoHS
Modelnummer:	1-776231-1/1-776164-1
Document:	1-776231-1 (1).pdf

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	500
Prijs:	Onderhandelbaar
Levertijd:	basis op hoeveelheden
Betalingscondities:	T/T, Western Union
Levering vermogen:	3000pcs per dag

Contact

Gedetailleerde productomschrijving

PIN:	Speld 35	Serie:	Ampsieel
Vrouwelijk onderdeelnr.:	1-776164-1	Mannelijk Onderdeelnr.:	1-776231-1
Materiaal:	PBT	Temperatuurbereik:	-40°C~+125°C
Markeren:	35 pin motorische ECU-aansluiting , 1-776164-1 Auto-ECU-connector , Schakelaar van AMPÈRE de Automobielecu

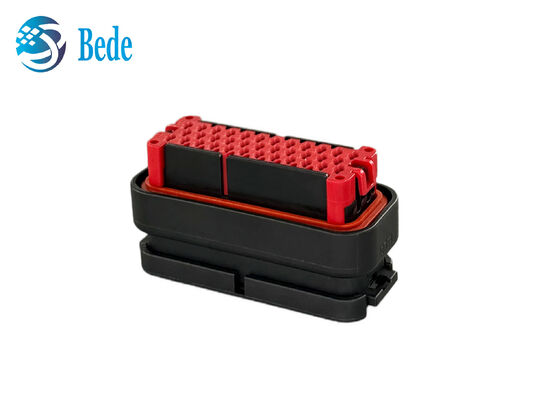

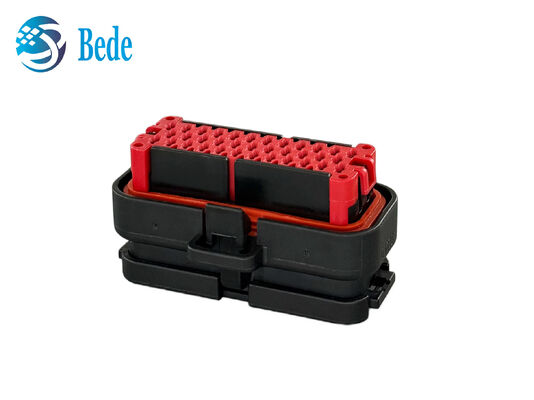

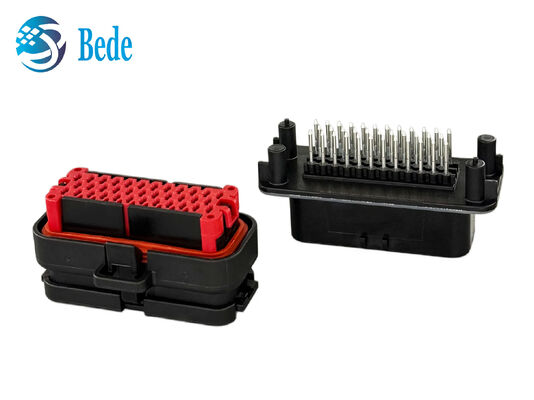

AMP 1-776231-1 35-pins Vertical Wire-to-Board Automotive ECU Connector 4MM 1-776164-1

TE AMPSEAL 1-776231-1 is een verticale wire-to-board connectorassemblage met 35 posities. Het beschikt over 1,3 mm vergulde 17A contacten, 4 mm steek, through-hole PCB-terminatie en IP-geschikte afdichting. Werkend van -40°C tot 125°C en UL 94V-0 gekeurd, biedt het betrouwbare stroom- en signaalverbindingen.

Productspecificaties

Component	Kenmerken	TE Onderdeelnummer	Specificatie

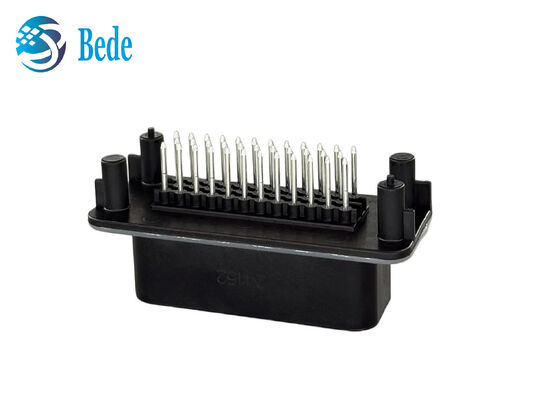

Onderdeelnummer	35POS, pin dia 1.3, HDR Assy, 180 graden, COD 1	1-776231-1	Verticale through-hole PCB header
Nominale stroom	Tot 17A per contact, vergulde mating-oppervlak	-	Toepassingen voor stroom- en signaalkring
Montagestijl	Verticaal, through-hole soldeerterminatie naar PCB	-	Wire-to-board verbinding
Header Type	Volledig afgeschermd, 35 verticale pinnen, 3 rijen, 4 mm steek	1-776231-1	Verticale PCB male header

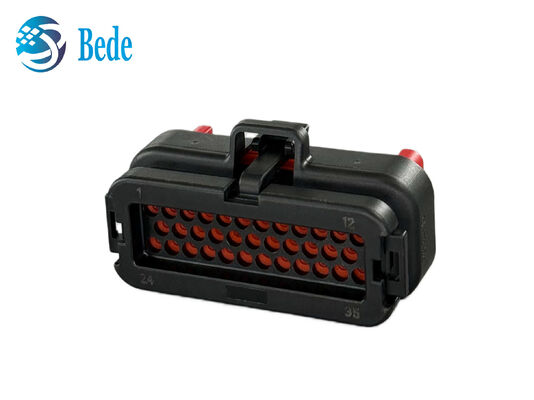

Female behuizing (draadzijde)	Geïntegreerde siliconen afdichting, rode secundaire vergrendeling, klem	776164-1	IP67 waterdichte female connector
Afdichtbaarheid	Afsluitbaar ontwerp	-	Geschikt voor afgesloten omgevingen
Behuizingskenmerken	Zwarte behuizing, keying code 1, UL 94V-0 vlamvertragendheid	-	Robuuste industriële constructie
Bedrijfstemperatuur	-40°C tot 125°C	-	Brede omgevingscompatibiliteit

Productkenmerken

Elektrische prestaties: Vergulde 1,3 mm pinnen geschikt tot 17A voor betrouwbare stroom- en signaaloverdracht
PCB-montage: Verticale through-hole soldeerterminatie met 4 mm steek over 3 rijen
Milieuduurzaamheid: Afsluitbaar ontwerp, bedrijfstemperatuurbereik van -40°C tot 125°C
Veiligheidscertificering: UL 94V-0 vlamvertragend gekeurde zwarte behuizing met keying code 1 voor veilige mating

Toepassingen

Automotive elektrische systemen die afgesloten stroom- en signaalverbindingen vereisen
Industriële besturingsapparatuur en PCB-bedradingstoepassingen in ruwe omgevingen
Transport en off-road machines met trillingsbestendige verbindingsbehoeften
Stroom- en signaaltransmissiemodules in industriële omgevingen met hoge temperaturen
Elektrische apparaten die UL 94V-0 vlamvertragende bescherming en stabiele wire-to-board verbinding vereisen

Installatie & Opmerkingen

Deze afgesloten verticale wire-to-board connector beschikt over 35 vergulde 17A contacten, through-hole solderen, nauwkeurige uitlijning, UL 94V-0 classificatie en brede temperatuurbestendigheid, vereist zorgvuldig solderen en correcte keying tijdens installatie voor betrouwbare stroom- en signaaltoepassingen.
