34-pins Automotive ECU Connector Waterdichte Stekker en Bus Compatibel met TE 4-1437290-0 en 2-6447232-3

Beschrijving

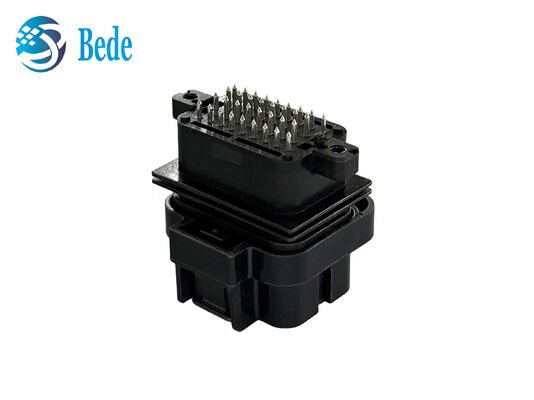

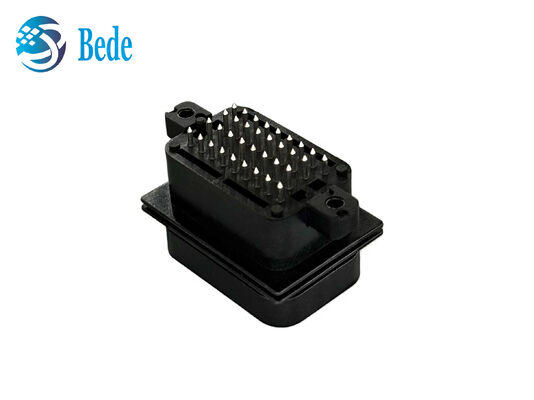

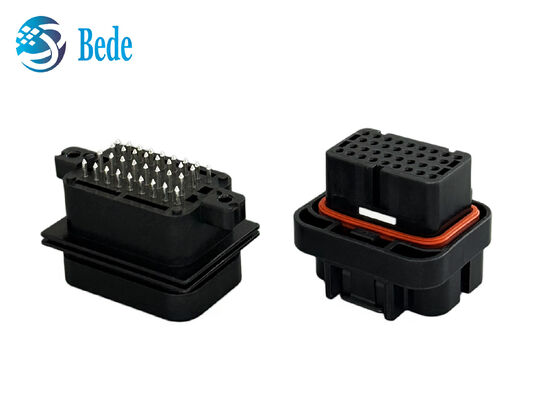

Deze 34-pins automotive ECU connector is ontworpen voor stabiele elektrische verbindingen in elektronische controlesystemen van voertuigen. Gebaseerd op het SUPERSEAL 1.0 connectorformaat, beschikt het over een compacte 34-positie lay-out en een afgedichte structuur voor automotive toepassingen waar bescherming en verbindingsstabiliteit belangrijk zijn. De connectorbehuizing is gemaakt van automotive-kwaliteit technische kunststof, terwijl het afdichtingssysteem helpt het verbindingsgebied te beschermen tegen water, stof en andere externe verontreinigingen. Het waterdichte ontwerp helpt stabiele prestaties te handhaven onder gangbare automotive omstandigheden zoals trillingen, vocht en temperatuurwisselingen. De connector set bevat bijpassende componenten voor draad- en PCB-zijde toepassingen, wat zorgt voor een veilige mechanische koppeling en een betrouwbare elektrische verbinding. Ontworpen als een compatibel alternatief voor TE 4-1437290-0 en 2-6447232-3, is deze connector geschikt voor automotive kabelbomen, ECU-modules, sensoren, verlichtingssystemen en andere elektronische regelapparatuur.

Specificaties

Productkenmerken

• Gemaakt van automotive-kwaliteit technische kunststof met een afgedichte behuizingsstructuur, wat een praktische oplossing biedt voor elektronische systemen van voertuigen.

• De afdichtingsstructuur helpt de inloop van water, stof en andere verontreinigingen te verminderen, waardoor de connector geschikt is voor natte en blootgestelde automotive omgevingen.

• De 34-positie, 4-rijige configuratie biedt meerdere verbindingspunten in een compacte connectorbehuizing, wat helpt te voldoen aan de bedradingsvereisten van ECU en andere elektronische controlesystemen.

• De sleutelstructuur en geïntegreerde vergrendelingsfunctie helpen bij het correct koppelen en houden de connector stevig vast tijdens de werking van het voertuig.

• Ontworpen als een compatibel alternatief voor TE 4-1437290-0 en 2-6447232-3, en biedt een praktische optie voor het vervangen of ontwikkelen van compatibele automotive connectorassemblages.

• De connector aan de draadzijde ondersteunt standaard krimpprocessen, terwijl de PCB-zijde header is ontworpen voor doorlopende soldeerverbindingen, wat efficiënte assemblage van kabelbomen en printplaten ondersteunt.

Toepassingen

• Automotive Kabelbomen
  Geschikt voor kabelboomassemblages die een veilige, afgedichte verbinding vereisen tussen voertuigkabels en elektronische modules.

• Voertuigsensoren
  Kan worden gebruikt om sensoren te verbinden met ECU en regelmodules, ter ondersteuning van stabiele signaaloverdracht in automotive elektronische systemen.

• Carrosseriebesturingssystemen
  Geschikt voor carrosserie-elektronica zoals verlichting, deurcontrole, energiebeheer en andere voertuigbesturingsfuncties die multi-positie verbindingen vereisen.

• Automotive Verlichtingssystemen
  Ontworpen voor verbindingspunten in voertuigverlichtingsassemblages, inclusief regelmodules en kabelboominterfaces.

• Industriële & Off-Road Voertuigen
  Het afgedichte ontwerp kan ook worden overwogen voor elektronische regelapparatuur die wordt gebruikt in vrachtwagens, landbouwmachines, bouwmachines en andere mobiele apparatuur.

1. Stap 1 - Controleer de Componenten
   Controleer vóór montage de connectorbehuizing, de PCB-header, de terminals, de draden, de afdichtingen en de afdichtpluggen. Zorg ervoor dat alle onderdelen schoon, droog en vrij van zichtbare schade zijn.

2. Stap 2 - Bereid de Draden Voor
   Selecteer de juiste terminal en draad volgens de toepassingsvereisten. Strip de draad voorzichtig zonder de geleider of isolatie te beschadigen. Gebruik een geschikt krimpgereedschap om de terminal stevig aan de draad te bevestigen.

3. Stap 3 - Plaats de Terminals
   Plaats elke gekrompen terminal in de juiste holte vanaf de achterkant van de connectorbehuizing. Druk de terminal op zijn plaats totdat de vergrendelingsfunctie is geactiveerd. Trek voorzichtig aan de draad om te controleren of de terminal correct is vastgezet.

4. Stap 4 - Controleer de Afdichtingscomponenten
   Zorg ervoor dat de draadafdichtingen correct zijn geplaatst en vastgezet. Plaats voor ongebruikte holtes geschikte afdichtpluggen om de afgedichte structuur te helpen behouden en de inloop van water en verontreinigingen te verminderen.

5. Stap 5 - Installeer de PCB Header
   Positioneer de PCB-header verticaal volgens de PCB-lay-out. De referentieconnector maakt gebruik van een doorlopende soldeerbeëindigingsmethode. Inspecteer na het solderen de verbindingen om een correcte elektrische verbinding en mechanische stabiliteit te bevestigen.

6. Stap 6 - Koppel de Connectoren
   Lijn de sleutelkenmerken van de connector aan de draadzijde en de PCB-header uit voordat u ze koppelt. Druk de twee delen gelijkmatig samen totdat het vergrendelingsmechanisme volledig is geactiveerd. Forceer de connector niet als de delen niet correct zijn uitgelijnd.

7. Stap 7 - Voer een Eindcontrole Uit
   Inspecteer de voltooide assemblage op correcte terminalpositie, veilige vergrendeling, correcte draadretentie en zichtbare schade. Controleer of de connector volledig is vastgezet voordat u deze in het voertuig of de elektronische module installeert.
   Assemblage Opmerkingen
   Gebruik terminals, afdichtingen, afdichtpluggen en krimpgereedschappen die overeenkomen met het connectorontwerp en de draadspecificaties. Voor massaproductie moeten de krimpomstandigheden, soldeerparameters en assemblageprocedures worden geverifieerd volgens de werkelijke materialen, apparatuur en het gebruikte productieproces.

    Veelgestelde Vragen

1. Zijn 4-1437290-0 en 2-6447232-3 een bijpassend connectorpaar?

   A:Ja. Ze vertegenwoordigen de bijpassende componenten aan de draad- en PCB-zijde van het connectorsysteem.

2. Kunt u monsters leveren vóór massaproductie?

   A:Ja. Monsters kunnen worden geleverd voor dimensionale inspectie, koppelingsproeven, assemblage-evaluatie en toepassingsverificatie voordat een grotere productieorder wordt geplaatst.

3. Wat is de typische levertijd voor deze connector?

   A:De levertijd is afhankelijk van de bestelhoeveelheid, productconfiguratie en productievereisten. Voor standaardbestellingen bevestigen we het geschatte leveringsschema na beoordeling van de specifieke orderdetails.

4. Kan de connector worden aangepast?

   A:We kunnen aanpassingsopties bespreken op basis van uw toepassingsvereisten, waaronder connectorconfiguratie, behuizingsontwerp, terminalarrangement, draadassemblage en verpakking.

5. Hoe kan ik bevestigen of deze connector geschikt is voor mijn toepassing?

   A:Geef alstublieft het vereiste aantal pinnen, de bijpassende connector of referentiedeelnummer, de draadmaat, de montage methode, de omgevingsomstandigheden en de toepassingsdetails op. Ons team kan dan helpen bij het controleren van de connectorconfiguratie en compatibiliteit.
